电磁振动平台的特征和性能表现

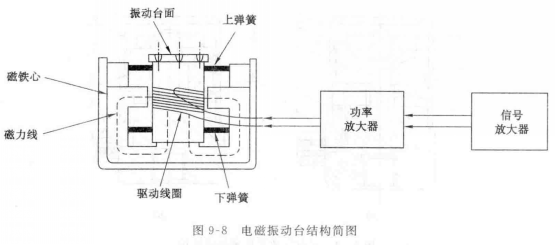

  下图为电磁振动平台的结构简图。


电磁振动平台的特征和性能表现

  电磁振动平台的工作原理与电磁激振器的工作原理基本相同。

  台面与动圈相固联称为可动部分,通过支承弹簧将此可动部分支承在台体外壳上。

  台体是由磁体材料制成的并起磁路作用,在磁路中含有一环形空气隙,与台面固联的动圈在此气隙中运动。

  环形气隙中的磁场一般采用直流励磁线圈通以直流电流而建立强大的磁场,对于小型振动台可用永久磁铁来产生所需要的磁场。

  激振信号由信号发生器产生,经功率放大器送入动圈,当动圈中流过交变电流时,由于它同磁场的相互作用,动圈就产生电动力,并推动线圈及台面运动。

  通过改变输入电信号的频率和大小,就能改变台面振动的频率和大小。

电磁振动平台的特征和性能表现

  电磁振动平台有以下一些特点:

  ①使用频率范围宽,其范围是10-10000Hz。

  ②输出加速度波形好,一般失真度在5%以下。

  ③输出推力大,最大推力可达20吨。

  ④操作方便,容易实现自动控制。例如定加速度自动扫描或随机振动试验。

  电磁振动平台性能优越,它是目前振动试验机的主要形式之一,应用普遍。
